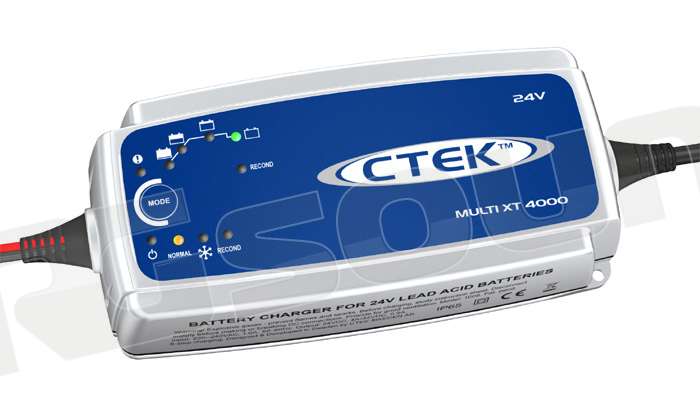

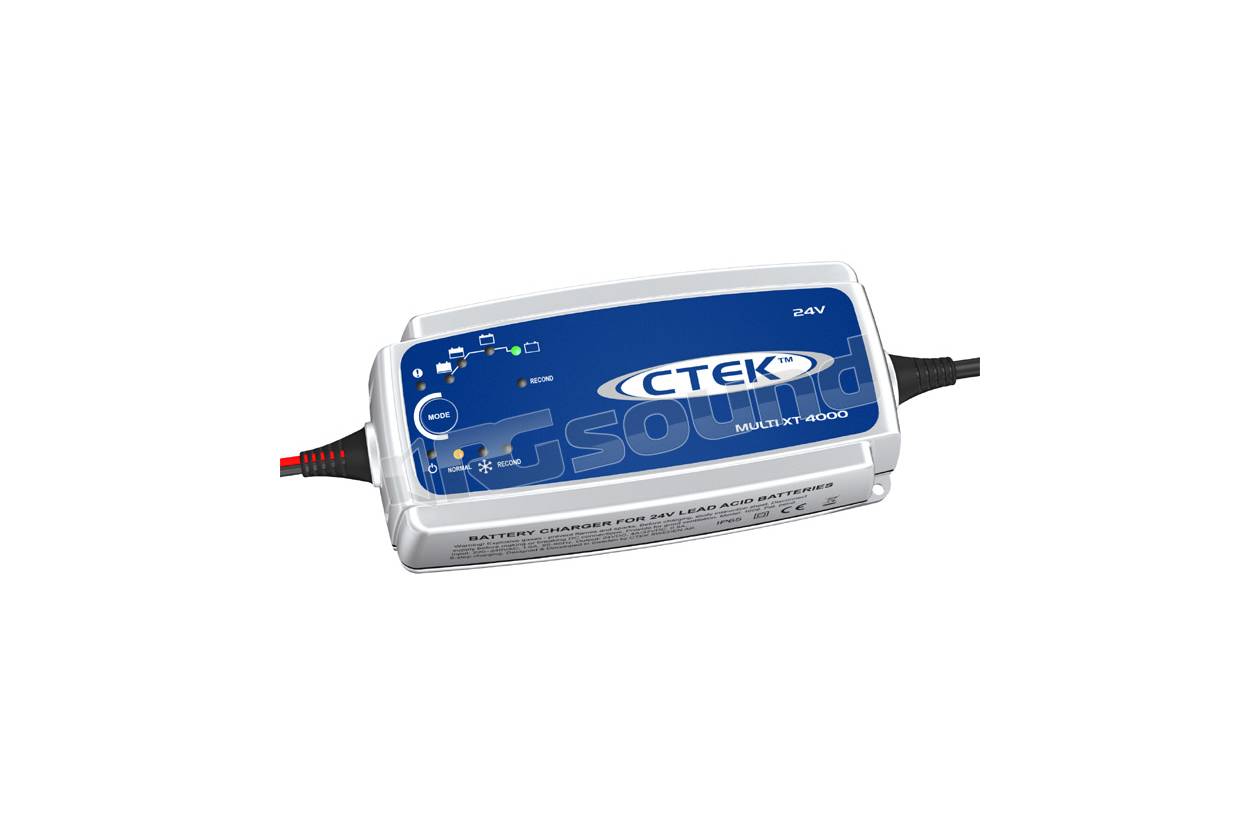

CTEK XT 4000

Caricabatterie elettronico 24 v Tecnologia Switch per tutte le batterie al piombo-acido da 8 a 100 Ah.
Carica di mantenimento da 8 a 250 Ah

Caratteristiche

• Completamente automatico, otto fasi.
• Ricondiziona, ricarica, controlla e mantiene praticamente tutti I tipi di batterie 24 V al piombo-acido (Standard, Maintenance Free, AGM e Gel) da 8 a 100 Ah, fino a 225 Ah per Mantenimento di carica.
• Fase di Desolfatazione ad impulsi.
• Partenza soft per batterie molto scariche.
• Fase di recupero ad alto voltaggio per batterie eccessivamente scaricate.
• Mantenimento ad Impulsi per mantenere la batteria perfettamente efficiente per lunghi periodi.
• Ricarica anche le batterie quasi completamente scariche.
• Sensore per il rilevamento temperatura batteria.
• Bassissima corrente di ritorno, bassa oscillazione di tensione e di corrente, tensione in uscita indipendente da quella in ingresso (da 170 a 260 V).
• Può restare connesso per lunghi periodi, ideale per veicoli ad uso stagionale.
• Design compatto con fori di fissaggio.
• 5 anni di garanzia contro i difetti di produzione.

Caratteristiche di Sicurezza

• Sicuro per gli apparati elettronici, generalmente non è necessario staccare la batteria dal mezzo durante la ricarica.
• Minimo sviluppo di idrogeno durante la ricarica, sistema anti-scintille brevettato.
• Protetto contro il corto circuito e l’inversione di polarità.
• A prova di spruzzi e pioggia (IP 65), approvato per uso esterno.
• Protetto contro il surriscaldamento.
• Testato da SEMKO AB in accordo con I seguenti standard: EN60335-1, EN60335-2-29 secondo quanto previsto dalla 73/23/EEC corretta dalla 93/68/EEC e dalla EN55022, EN 61000-3-3, EN 61000-3-2, EN55014-2 secondo quanto previsto dalla 89/336/EEC corretta dalla 92/31/EEC e dalla 93/68/EEC.

Caratteristiche di Ricarica

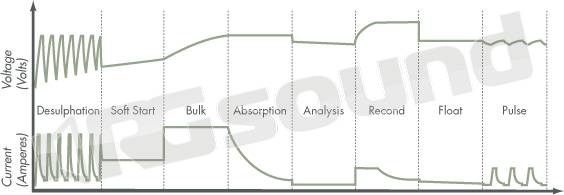

FASI DI CARICA
Il MULTI XT 4000 ricarica ed analizza le batterie in otto fasi automatiche:

1.

La

Desolfatazione

simula un ciclo di carica completo in una frazione di secondo. Questo ciclo viene ripetuto durante l’intera fase, convertendo parte del solfato di piombo in materiale utile alla carica.

2. La Partenza Soft verifica le condizioni della batteria. Le batterie eccessivamente scaricate necessitano di una partenza molto dolce. La carica parte con una corrente ridotta (max 6 A) per un massimo di 4 h o fino a quando la batteria non ha raggiunto i 24 v.

3. La Massa è la fase principale, quella dove la percentuale di carica viene portata a circa l’80%. L’unità sviluppa la massima potenza ( 14 A) fino a quando viene raggiunto il voltaggio richiesto (durata max 20 h).

4. L’Assorbimento completa la carica fino al 100% della capacità della batteria con un voltaggio costante di 28,8 v a 25° e con una corrente in diminuzione costante. La durata massima di questa fase è di 12 h.

5. Durante l’Analisi il programma arresta la ricarica della batteria, quindi controlla e verifica la caduta di tensione. Il voltaggio di una batteria difettosa scenderà più rapidamente del normale. Nel caso che la batteria scenda a 25,2 v in meno di due minuti il ciclo verrà interrotto e sarà data indicazione di errore.

6. La fase di Recupero viene usata per ricondizionare batterie che sono state sottoposte a scarica eccessiva, o che soffrano di un principio di stratificazione che ne limita la capacità. Il voltaggio viene portato fino a 31,8 v con corrente ridotta (3A) per un periodo di tempo limitato a 4 ore. Il voltaggio più alto provoca un inizio di gasificazione e un rimescolamento dell’acido, riducendone la stratificazione. La batteria può emettere maggiori quantità di gas esplosivi durante questa fase.

7. La fase Tampone è una carica di mantenimento a voltaggio costante con amperaggio limitato per tenere la batteria al 100% della sua capacità (Deep Cycle). Nel programma Normal questa fase è limitata a 10 giorni, mentre nel programma Supply la sua durata è indefinita, e il caricabatteria agisce come un normale alimentatore a 24 v.

8. Il Mantenimento ad Impulsi è la fase durante la quale la batteria viene costantemente mantenuta tra il 95 ed il 100% della capacità di carica. La batteria viene continuamente monitorata ed il ciclo di carica riparte solo quando essa scende al di sotto di 25,8. Durante questa fase la batteria può rimanere connessa per lunghi periodi di tempo (mesi) in perfette condizioni e senza manutenzione alcuna.

Vantaggi

• L’uso del MULTI XT 4000 prolungherà la vita delle vostre batterie assicurando un elevato livello di sicurezza alle operazioni di ricarica.

Tipi di Batteria e Programmi disponibili

• Il MULTI XT 4000 è adatto alla ricarica di tutti i tipi di batterie al piombo-acido, comprese quelle al Gel e AGM, con capacità variabili tra 8 e 100 Ah, fino a 225 Ah per il Mantenimento di carica.

Protezione contro il surriscaldamento

• Per proteggere l’unità dal surriscaldamento il MULTI XT 4000 è dotato di un limitatore di potenza che entra in funzione quando la temperatura diventa eccessiva oppure quando il caricabatteria viene accidentalmente coperto. Esso continua ad operare ma a corrente proporzionalmente ridotta fino a quando la temperatura non ritorna su valori corretti.

Specifiche Tecniche

• Voltaggio in entrata	170-260 VAC, 50-60 Hz
  Voltaggio in uscita	Nominale 24 V
  Voltaggio di ricarica	28 v
  Corrente di ricarica	4 A max
  Impiego	2,9 A rms (alla massima potenza)
  Corrente di ritorno *	< 2 Ah al mese
  Oscillazione di corrente **	< 4 %
  Temperatura d'esercizio	-20 °C to + 50 °C. Riduzione automatica della potenza a temperature superiori
  Tipo di carica	Otto fasi, completamente automatico
  Batterie ammesse	Tutti I tipi di batterie al piombo-acido 24V (Standard, MF, AGM, Gel)
  Capacità batterie	8-100 Ah, 225 Ah per Mantenimento
  Dimensioni (L x W x H)	191 x 89 x 48 mm
  Classe di isolamento	IP 65 (a prova di polvere e spruzzi)
  Peso	0.8 Kg

  (*) La corrente assorbita di ritorno è la corrente assorbita dal caricabatterie se il cavo di alimentazione viene scollegato.
  (**) La qualità della tensione e della corrente di ricarica sono molto importanti. Un valore elevato di oscillazione della corrente comporta il surriscaldamento della batteria e favorisce l’invecchiamento prematuro dell’elettrodo positivo. Un valore elevato di oscillazione della tensione può danneggiare altri elementi collegati alla batteria. I caricabatterie prodotti da CTEK forniscono tensione e corrente di ottima qualità con valori di oscillazione della corrente e della tensione ridotti.

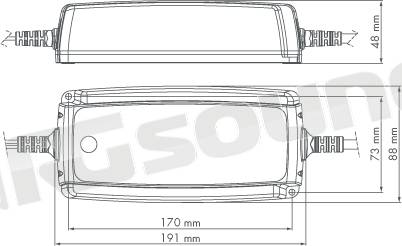

Dimensioni e Design

Dotazioni di serie

Il vostro CTEK MULTI XT 4000 è dotato di:

• Cavo di alimentazione lungh. 2 mt.
• Due tipi di attacchi alla batteria con connettore rapido, uno con pinze terminali e uno con occhielli per installazione fissa, lunghi 2 mt e con codice colore per l'identificazione dei poli.
