AV Map EKP IV (avionico)

EKP IV Electronic Knee Pad

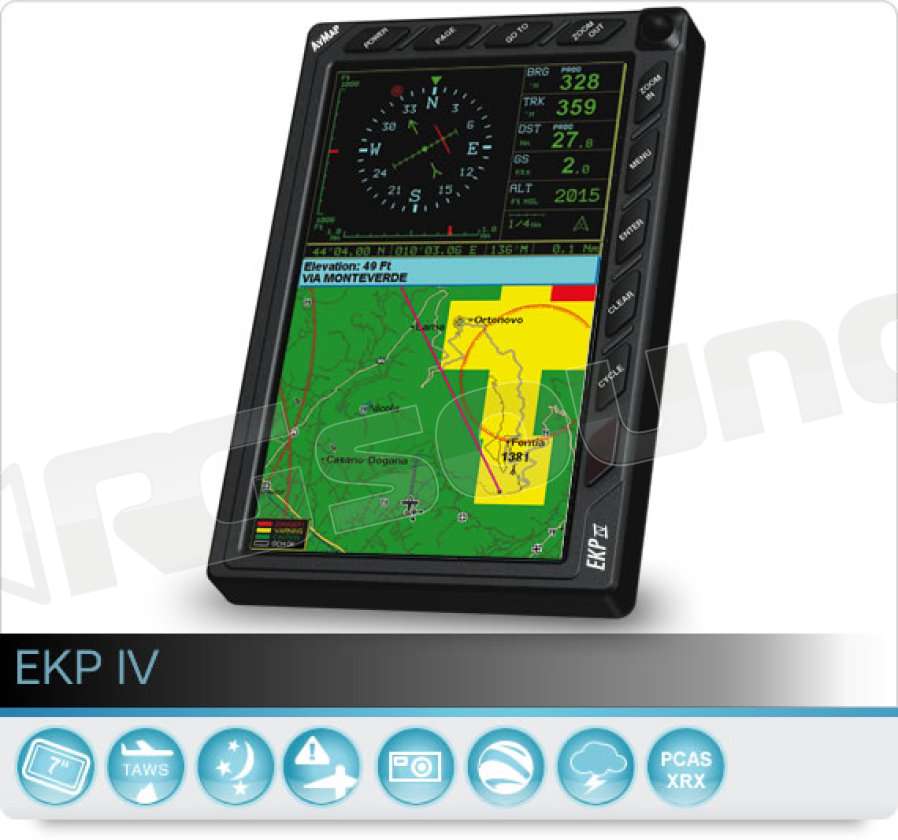

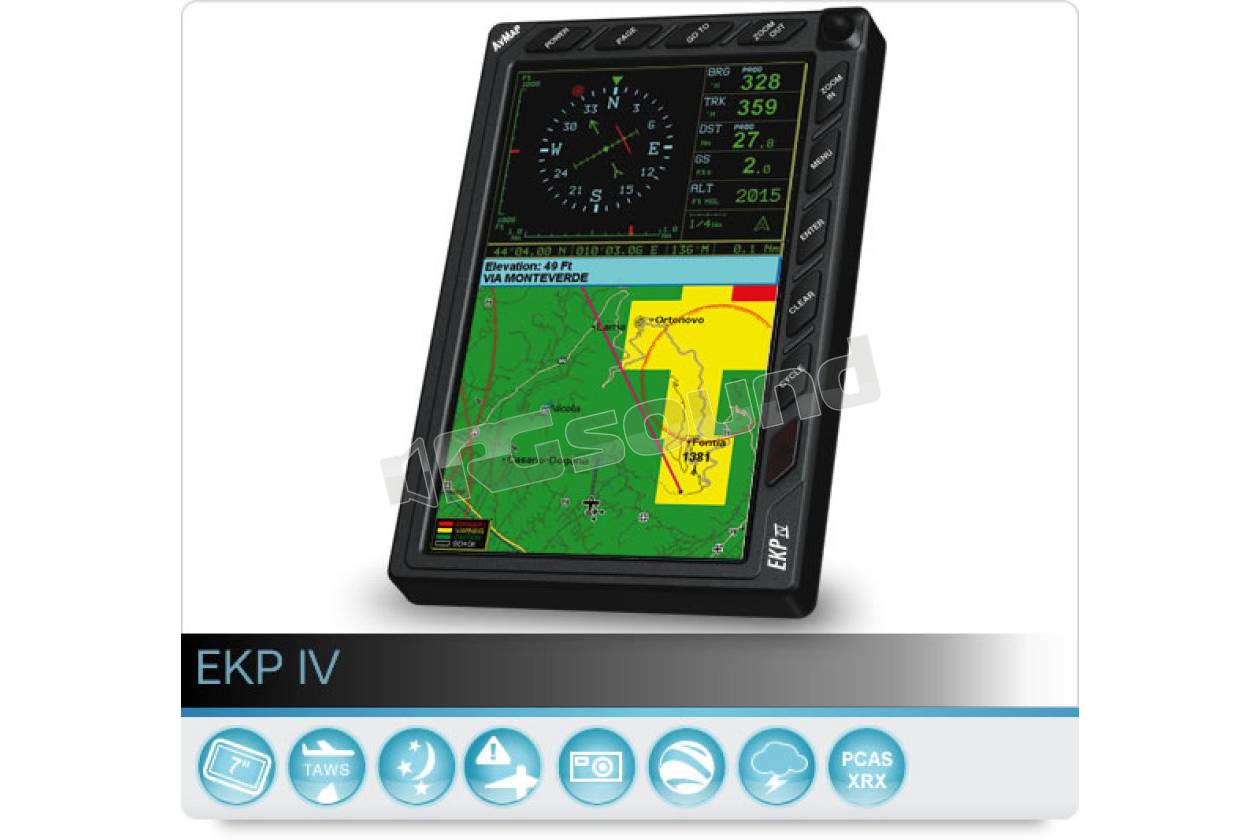

Nuova generazione di strumenti portatili di navigazione per il mercato aeronautico. EKP IV ha uno schermo LCD da 7 ampio, brillante e visibile alla luce del sole ed e dotato di batterie interne per usi di emergenza. Mediante il posizionamento strategico dei pulsanti del menu lungo i lati del case snellito e abbassato, lunita puo operare in modalita sia orizzontale che verticale.

EKP IV utilizza una scheda di memoria Compact Flash (CF) da 512 MB. La cartografia fornisce un dettaglio completo della copertura continentale per le Americhe o a scelta per Europa, Africa, Australia, Asia, ed include le carte di strade regionali ed i dati Jeppesen. EKP-IV utilizza il database Jeppesen aeronautico con una copertura di oltre 300 campi di volo italiani ULM.

L'avanzato software di navigazione offre molteplici funzioni:

- Pianificazione volo (fino a 15 piani di volo di oltre 100 tappe ciascuno) Indicazione dellavvicinamento ad un waypoint (tappa)
- Differenti modalita di visualizzazione: mappa intera, mappa & HSI, nav-data.
- Importazione ed esportazione di piani di volo, waypoints e rotte direttamente dallEKP al proprio PC
- Piena integrazione con il sistema di gestione flotte TELEFIX: waypoints (tappe intermedie) e rotte possono essere ricevuti direttamente dal centro di controllo TELEFIX.
- La mappa cartografica presenta la colorazione dei rilievi che fornisce informazioni istantanee sullelevazione del terreno land elevation
- Computer di bordo: combustibile, venti, timer, computer di viaggio
- Liste di controllo dell'aereo editabili
- Simulatore di viaggio

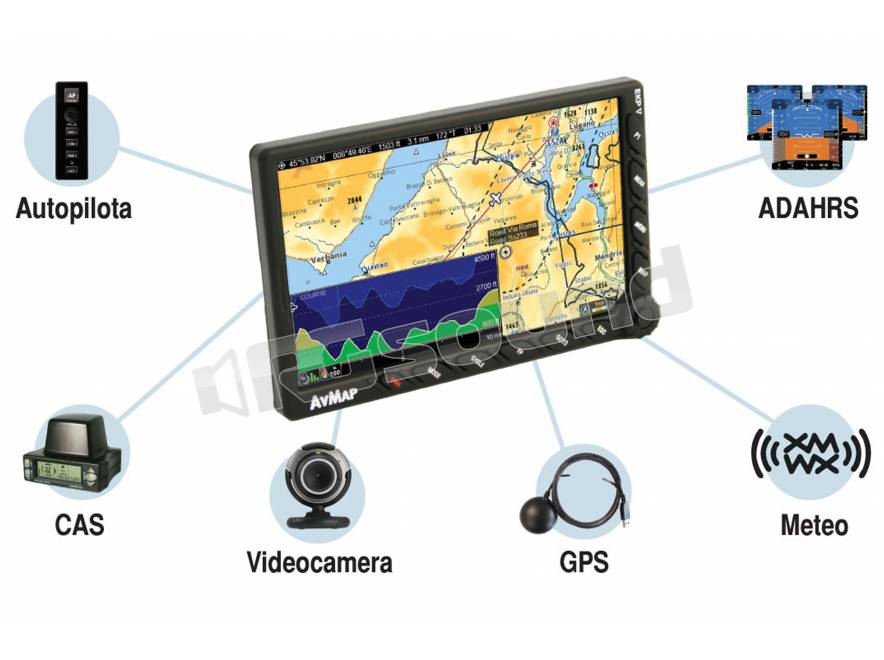

- Integrazione con altri sistemi di navigazione on-board: autopilota, GPS, antenna esterna
- Database dei Private Airports (solo per USA) inclusi
- Low Airways (o Victor Airways) incluse
- TAWS -Terrain Awareness and Warning System
- Pratica pagina NAVDATA, per avere tutte le informazioni di cui hai bisogno in un colpo d'occhio
- Compatibilita' col sistema anticollisione PCAS XRX

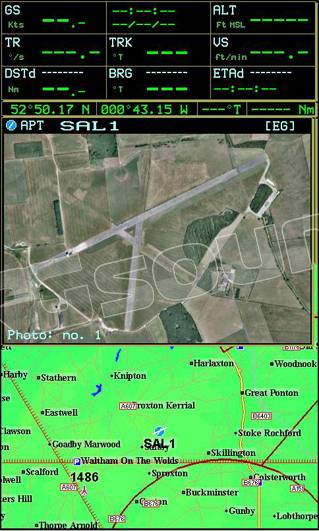

- Possibilita' di caricare foto sul navigatore ed assegnarle ad un aeroporto
- Integrazione con altri sistemi di navigazione on-board: autopilota, GPS, antenna esterna

Punti Utente Registrabili
* Waypoint: 1000
* Tipi di Icone Waypoint Utente: 16

Piani di Volo
* Piani di Volo : 10
* Max Waypoint per Piano di Volo: 100

Traccia
* Tracce : 1
* Colori Tracce : 7
* Punti per Traccia : 5000
* Passo di registrazione : Auto, 20, 100, 500 Mt, 1Km, 5, 30Sec, 1Min

Funzioni Cartografiche
* Copertura Mondiale
* Cartografia Continentale integrata
* Sistema di Coordinate (DDD MM SS, DDD MM.mm, DDD MM.mmm, UTM, OSGB)
* Riferimento al Nord (Vero, Magnetico)
* Auto Zoom
* Presentazione Mappa (Aero + Terrestre, Aeronautico, Marino)

Settaggi POI
* Display Selettivo e Ciclico
* Settaggi VFR (Aeroporti, VOR, NDB, Intersezioni, Ostruzioni Verticali, Identificatore Oggetti Aerei, Enroute Communications, VFR Rotte & Punti di Riporto)
* Settaggi Spazio Aereo (Aree di Controllo, Aree Ristrette, FIR e UIR, MORA)
* Settaggi Terrestri (Strade, Codici Strada, Ferrovie, Nomi di Citta, Fiumi e Laghi, Caratteristiche Artificiali, Caratteristiche Naturali, Punti Riferimento, Oggetti POI)
* Settaggi Marini (Fari e Fanali, Contorno Carte, Profondita e Fondali, Intervallo Profondita e Fondali, Limite Profondita, Sussidi alla Navigazione, Aree di Pericolo, Rotte e Traffico)
* Settaggi Generici (Punti Utente, Oggetti Sovrapposti, Paralleli/Meridiani)

Funzioni relative al Punto (Fix)
* DGPS
* WAAS
* Simbolo Posizione selezionabile dall'utente (Normale, Aereo, Elicottero, Automobile)
* Navigazione Statica
* Predittore di Rotta
* Orientazione Mappa (Verso Nord, Verso Prua, Verso Rotta)
* Progetta Radiale
* Funzione A-B

Opzioni Pagine Dati
* Nav/Posizione
* Pagina HSI
* Piano Volo
* Pagina GPS
* Pagina Informazioni

Funzioni Speciali
* Info Automatico
* Ricerca Servizi Portuali
* Navigazione verso la Destinazione
* Selezione Formato Data e Ora (Locale, UTC)
* Funzioni di Calcolo Dati Astronomici (Fasi Lunari, Alba e Tramonto)
* Unita di Misura della Distanza (KM, NM, SM)
* Unita di Misura della Velocita (MPH, KTS, KMH)
* Unita di Misura della Altitudine (FT, FL, MT)
* Unita di Misura della Profondita (FT, FM, MT)
* Unita di Misura del Carburante (GAL, LIT, LB, KG, BGAL)
* Unita di Misura Rate Discesa (FT/MIN, M/S, DEG)
* Unita di Misura della Temperatura (C, F)
* Setup Allarmi (Raggio Allarme di Arrivo, Range Allarme XTE, Spazio Aereo di Fronte)
* Database (Aeroporti, VOR, NDB, Intersezioni, Oggetti POI, Waypoints Utente)
* Calcolatore (Conto alla Rovescia, Cronometro, Trip Computer, Navigazione Verticale, Calcolo del Vento, Consumo Carburante)
* Checklists (Avvio Motore, Ground Check, Pre-Decollo, Atterraggio)
* Simulatore (Velocita, Direzione, Simulazione -Diretta, Rotta-, Attivazione Simulazione)
* Comunicazioni (Uscita NMEA, Acquisizione Waypoints, Download Waypoints, Acquisizione Piano di Volo, Download Piano di Volo, Download Traccia)

Hardware

• Dimensioni (mm)    180.3 x 121.9 x 45.72 (7.1" x 4,8" x 1,8")
• Peso 800g
• Schermo    LCD TFT 7" (17,7 cm) 16:9 4.75" x 7" x 1.5"
• Colori schermo 64k
• Risoluzione schermo 800x480 pixels
• Regolazione automatica della luminosità Si
• Ricevitore GPS Integrato.20 canali, supporta WAAS
• Processore Arm9 200Mhz
• RAM 32 MB
• Supporto di memoria Compact Flash (CF) 512 MB
• Batteria Fino ad un'ora e mezzo di autonomia tramite sei pile stilo 1,2V/2300mA NiMh
• Consumo 10 Watt
• Alimentazione con cavo di alimentazione 10/35 V DC
• Altoparlante integrato No
• Porta seriale per antenna GPS esterna Si
• Interfaccia PC USB No
• Porta seriale I/O da 4800 fino a 9.600 baud rate

Software

• Sistema operativo AvMap
• Aggiornamento software Gratuito
• Vista 2D No
• Land Elevation (mappa a colori topografica con indicazione dell'altitudine) Si
• Modalità orizzontale o verticale Si
• Istruzioni Vocali turn-by-turn No
• Ricerca tramite CAP e numeri civici No
• Pianificazione Volo completa Si, fino a 15 piani di volo fino a 100 tappe ciascuno
• Importa ed esporta piani di volo, waypoints e rotte da navigatore a PC    Si, con software dedicati (Flitestar, Flightplanner)
• Checklist editabili Si
• Computer di bordo Si
• Pagina nav data    Si
• Funzione simulazione Si
• TAWS - Terrain Awareness and Warning System Si
• Integrazione con altri dispositivi di bordo Si
• Pagina HSI / RMI intera o parziale Si
• Navigazione verticale Si
• Crossed Airspace predictor e advisor Anteprima degli spazi aerei lungo il piano di volo, e avvisi in temporeale su gli spazi aerei attraversati.
• Condizioni Meteo Funzione disponibile SOLO in Nord America, con il ricevitore WxWorx opzionale
• Dati Traffico Si, se connesso con Zaon XRX (opzionale)
• Trasferisci dati da e per Google earth    Trasferisci  Waypoints, piani di volo e tracce dal Navigatore a Google Earth™ e viceversa
• Photo Database Creator    Carica le tue foto sul navigatore ed assegnale ad un aeroporto.
• Percorsi di ricerca e soccorso No
• Copertura terrestre regionale personalizzata No
• Ricerca indirizzo con paese, città e strada No
• Connessione a sistemi di localizzazione radio No

Mappe

• Mappe precaricate Una regione precaricata su scheda di memoria CF. Dati aeronautici Jeppesen e dati terrestri Tele Atlas.
• Low Airways Si
• Campi di volo e piattaforme per elicotteri Piu di 1300 aviosuoerfici e campi di volo e 1000 piattaforme per elicotteri in tutta Europa
