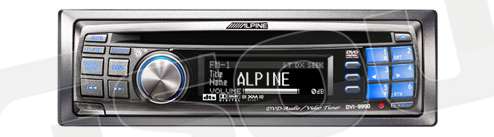

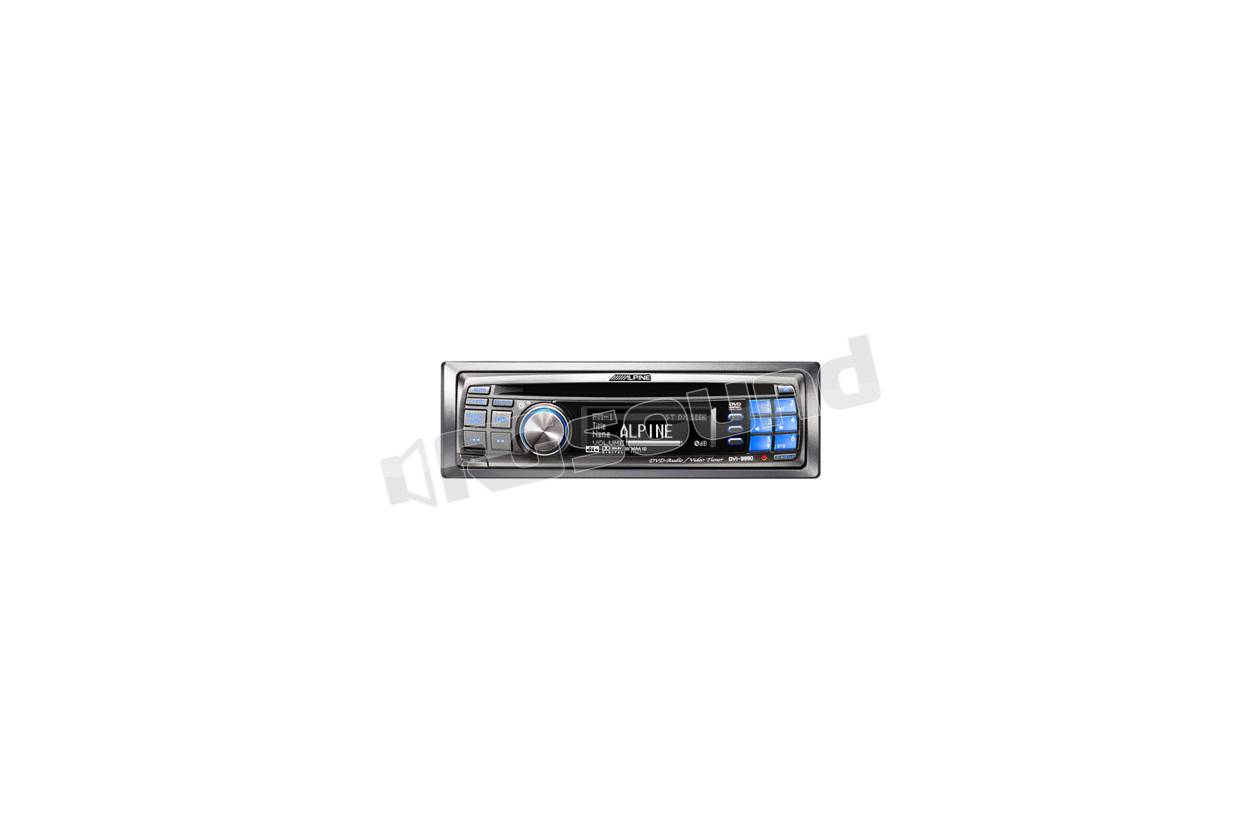

Alpine DVI-9990R

Il Top della produzione Alpine, un progetto senza compromessi al servizio del suono. Linea di trasferimento dati digitale ad altissima velocità, correzione temporale, frontalino in alluminio ricavato dal pieno per la voce più elegante del panorama hi-fi car mondiale.

Nessun compromesso, nessun limite – Alpine continua la sua sfida per creare il massimo del suono all’interno dell’abitacolo. Il sistema AlpineF#1Status, in costante evoluzione, è in continua ridefinizione degli standard. La nostra esclusiva tecnologia Micro Dynamics sta al passo con ogni nuovo sviluppo dell’industria legata all’intrattenimento auto e con ogni nuovo formato media che compare sul mercato, sviluppandosi senza sosta e raggiungendo nuove vette nella riproduzione sonora.

Offrire il massimo della qualità sonora: questo è il nostro obiettivo. AlpineF#1Status è il sistema audio di fascia alta per auto più sofisticato al mondo. Garantisce la completa compatibilità con il sorprendente suono multi-canale di DVD-Audio, che corrisponde al miglior formato sonoro di alta qualità. Ogni componente, circuito e meccanismo - fino alla vite più piccola - è stato meticolosamente realizzato o selezionato per assicurare il miglior suono in assoluto.

Nessun altro produttore arriva a tanto né ci prova. Tutti i concorrenti sono stati lasciati nella polvere e persi di vista. AlpineF#1Status detiene il 1° posto; tu assapori il miglior suono possibile per auto.

Completa compatibilità con il sorprendente suono multicanale di DVD audio. Audio DAC superiori per una straordinaria precisione di riproduzione.

Otto DAC Burr-Brown a 96kHz/24 bit incorporati nel PXI-H990

Il PXI-H990 (indispensabile per il funzionamento del DVI 9990R, progettato per soddisfare gli amanti di musica e gli audiofili più esperti, il nuovo formato DVD-Audio offre il massimo della qualità sonora. Ha una frequenza di campionatura ultraelevata pari a 192 kHz (nei CD è di soli 44.1 kHz) e una risoluzione a 24 bit (nei CDè a 16 bit). La risoluzione audio è superiore al formato CD di quasi 1.000 volte, con un’elevata gamma di frequenza che supera i 96 kHz (20 kHz per i CD) e una gamma dinamica che si estende fino a 144 dB (nei CD è pari a circa 96 dB). Questa straordinaria capacità copre l’intera gamma di informazioni sonore esistente in natura. Si prenda, ad esempio, il suono di un violino. Contiene una ricca varietà di armonie che vanno ben oltre ciò che il nostro udito riesce a percepire.

Tuttavia, queste frequenze ultraelevate sono una parte delicata, ma importante, della gamma espressiva dello strumento e la loro presenza può essere percepita. DVD-Audio, grazie alla sua risoluzione eccezionalmente elevata, cattura la passione, l’intensità e la bellezza della musica, nonché le intenzioni profonde del musicista. Gamma dinamica (dB).

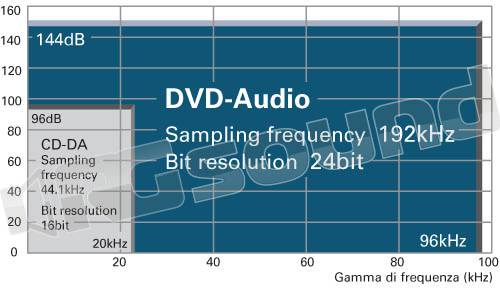

Confronto di risoluzione e purezza tra un DVD.-Audio e un CD-Audio

AlpineF#1Status è pienamente in grado di estrarre e riprodurre la completa gamma sonora di questo nuovo formato. A tal fine, abbiamo installato otto set separati dei famosi convertitori digitali-analogici Burr Brown a 96 kHz/24 bit per gli otto canali indipendenti del nostro Multimedia Manager PXI-H990. Si tratta dei convertitori di qualità massima disponibili oggi sul mercato, in grado di conferire una distorsione eccezionalmente bassa (1/3 rispetto ai convertitori convenzionali) e un rapporto S/N ineguagliabile, pari a 120 dB. L’uscita è effettivamente priva di disturbi, persino con il volume al minimo, e riproduce fedelmente l’audio in tutte le sue sfumature più sottili e nei dettagli naturali. Si tratta senza dubbio del convertitore D/A più elegante e preciso oggi disponibile.

Desing a trasporto interamente digitale per la massima accuratezza del segnale

Il sistema AlpineF#1Status compie un ulteriore passo in avanti nella qualità, separando completamente il lettore DVD/CD, o ciò che chiamiamo sorgente per il ‘trasporto digitale’ e il convertitore D/A. Abbiamo sviluppato un meccanismo DVD di alta qualità per estrarre il segnale digitale sul disco con la massima accuratezza e trasmetterlo nella sua forma più pura – privato di qualsiasi distorsione – al convertitore D/A. Una vernice nera non riflettenteè stata applicata a ogni parte del meccanismo motorizzato al fine di eliminare la distorsione jitter generata dai riflessi del laser, che altrimenti influenzerebbe negativamente le caratteristiche temporali del segnale digitale. Abbiamo realizzato tutto in nero, persino l’interno della scheda del circuito, per ridurre al minimo il disturbo ottico. Inoltre, coprendo il meccanismo motorizzato con un contenitore chiuso ermeticamente, è possibile bloccare completamente la polvere e le altre piccole particelle che potrebbero interferire con il funzionamento, assicurando prestazioni elevatissime e un’affidabilità duratura.

Per quanto riguarda il nostro circuito originale S.T.A.R., abbiamo applicato una struttura ad incasso in rame a quattro strati, al fine di ottenere modelli di circuito ideali e una configurazione ottimale delle parti, riducendo così al minimo il rumore. Il circuito di decodifica MPEG utilizza un regolatore in serie per fornire potenza stabile ed elevata con bassa tensione (9V) e garantire la massima riproduzione di qualità audio dall’esigente formato DVD Audio.

Trasmissione interamente digitale DVD  Audio LINK

Poiché questo sistema è dotato di separazione completa tra trasporto digitale e convertitore D/A per assicurare la massima accuratezza, è di fondamentale importanza mantenere un collegamento digitale di estrema fedeltà tra i due dispositivi. Il sistema AlpineF#1Status utilizza la tecnologia FireWire (IEEE1394), lo standard internazionale per la trasmissione digitale del segnale. L’unità DVI-9990R è unica nel settore, poiché fornisce una trasmissione digitale a vasta gamma dei dati DVD-Audio tra sorgente e processore (o processore DAC) a 24 bit/192 kHz. Soltanto dopo essere stato elaborato come i dati digitali a piena risoluzione nel convertitore D/A e in Multimedia Manager, il segnale viene poi convertito da digitale a analogico. Di conseguenza, il segnale rimane pulito e puro nella sua forma digitale lungo tutto il percorso verso gli amplificatori.

Un PCB a 6 strati per il circuito DVD-Audio Link e un copritelaio in rame nero eliminano completamente qualsiasi disturbo digitale che si genera nel processo - nello specifico il disturbo che aumenta con l’alta frequenza, dovuto all’alta risoluzione e all’elevata capacità di campionatura - assicurando il suono più puro e accurato possibile.

Sezione sintonizzatore
Gamma di sintonizzazione    LW: 153 - 281kHz ; MW: 531 - 1,602kHz ; FM: 87,5- 108,0MHz
Sensibilità utilizzabile
LW: 31.6µV/30dB ; MW: 25.1µV/28dB ; FM: 9.3dBf (0.8µV/ 75ohm)

Separazione stereo    FM: 45dB o superiore
Rapporto S/N    FM: 80dB o superiore
Sezione CD/DVD
Sistema    ottico (compact disc)
Numero di quantum bits    1 bit
Numero di canali    2 canali (stereo)
Gamma dinamica    95dB (1kHz) o superiore
Rapporto di distorsione ad alta frequenza    0,008% (1kHz) o inferiore
Separazione canali    90dB (1kHz) o superiore
Wow & Flutter    al di sotto dei limiti misurabili
Sistema di segnale    NTSC / PAL
Risoluzione orizzontale    500 o superiore
Livello di uscita immagine    1Vp - p (75Ω)
Rapporto S/N immagine    DVD: 75dB
Rapporto S/N audio    115dB o superiore
Caratteristiche di frequenza    CD-/DVD video: 5Hz – 20kHz; DVD-Audio: 5Hz -
40kHz
Telecomando
Fonte di alimentazione    DC 1,5V x 2 (UM – 4)
Dimensioni (L x A x P)    56 x 142,5 x 37 mm
Peso    72 g (batterie escluse)
Unità principale
Fonte di alimentazione    DC 14,4V (campo di funzionamento: 11 – 16V)
Dimensioni (L x A x P)    178 x 50 x 155 mm
Peso    1,6 kg
Power supply unit
Dimensioni (L x A x P)    160 x 40 x 120 mm
Peso    0,65 kg
L’unità DVI-9990R è realizzata esclusivamente per leggere i media e trasmettere dati. Pertanto, può essere usata soltanto in abbinamento a PXI-H990 o DAI-C990. Ricorda anche che il processore e il DAC richiedono un’unità DVI-9990R per funzionare.
