TASCAM CG-1000 è in grado di generare un unico segnale di sincronizzazione univoco per l'intero studio di registrazione. Grazie ai vari setup potrà fornire a tutte le apparecchiature dello studio un unico codice digitale per sincronizzazione al campione.
L’oscillatore con cristallo è il cuore del generatore di clock. In ogni modello della serie CG, un OCXO (oscillatore a cristallo controllato a forno) viene utilizzato per la sua alta precisione e il fatto che non viene influenzato dalla temperatura ambiente. Con una precisione della frequenza di clock di 0,01 ppm*1, superiore a quella di un TCXO (oscillatore a cristallo compensato in temperatura), queste unità sono la chiave nella creazione di sistemi di sincronizzazione di alta precisione, con la frequenza di uscita word stabile entro ± 0,005 ppm o meno, al giorno. Ogni modello è dotato di un connettore di ingresso che supporta un segnale a 10 MHz. Questo permette di essere collegato ad un orologio al rubidio o un orologio GPS di precisione ancora maggiore.
Il jitter del clock esterno viene ridotto usando un design originale Tascam che incorpora un generatore di clock video ad alte prestazioni progettato su un circuito FPGA*2 e un PLL (Phase-Locked Loop) con un filtro discreto. Ciò permette di fornire un segnale di clock stabile alle uscite video/word per una migliore stabilità del sistema. Il circuito di clock glitch-free previene rumori e salti del segnale audio, causati da perdite del master clock.
TASCAM CG-1000 caratteristiche principali
Oscillatore OCXO (Oven Controlled Crystal Oscillator) al rubidio di alta qualità per la generazione del segnale di clock di alta precisione, non influenzato dalla temperatura ambiente
Precisione della frequenza: ± 0,01 ppm, stabilità della frequenza: ± 0,05 ppm/giorno
Circuito di gestione Jitter e gestione del riaggancio senza glitch per evitare problemi causati dal segnale di master clock
L’ingresso clock supporta velocità di clock fino a 10 MHz

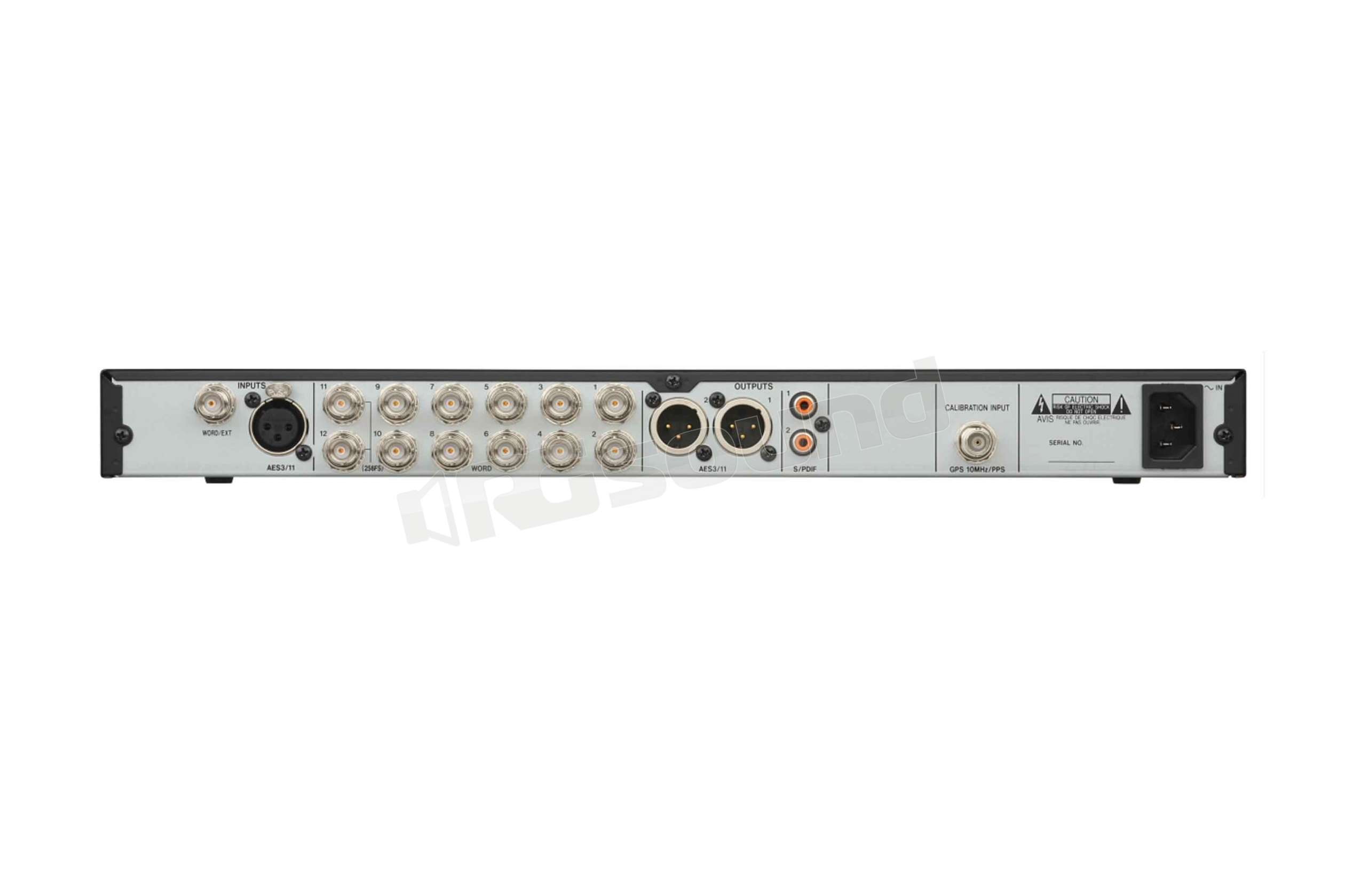

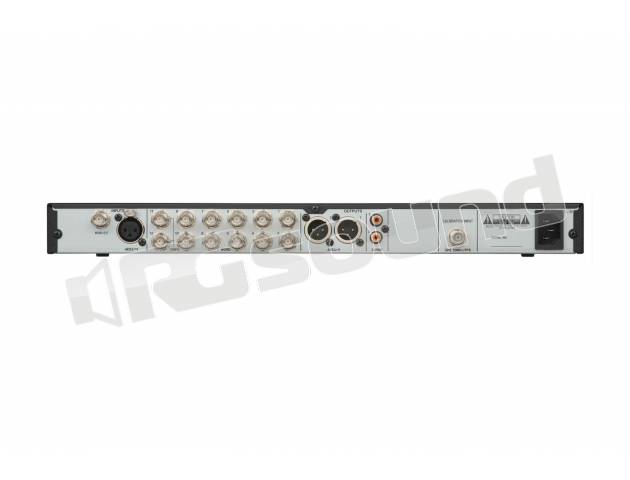

12 uscite word clock, 2 uscite AES3/AES11, 2 uscite S/PDIF
2 uscite word clock supportano Fs/4, Fs/2, 2 Fs, 4 Fs e 256 Fs da utilizzare con ProTools e altri software DAW
La funzione di auto-calibrazione* consente la manutenzione da parte dell’operatore per la massima precisione in qualsiasi momento
I livelli o di uscita dei connettori word clock possono essere regolati
Funzione Analyzer per misurare le frequenze di ingresso
Funzione di registrazione del log per la risoluzione dei problemi (controllo del log sul display o su un file CSV salvato su chiavetta USB)
Fino a 4 impostazioni di sistema possono essere salvate per il richiamo e le impostazioni salvate possono essere importate ed esportate tramite USB
Blocco del pannello per evitare operazioni errate

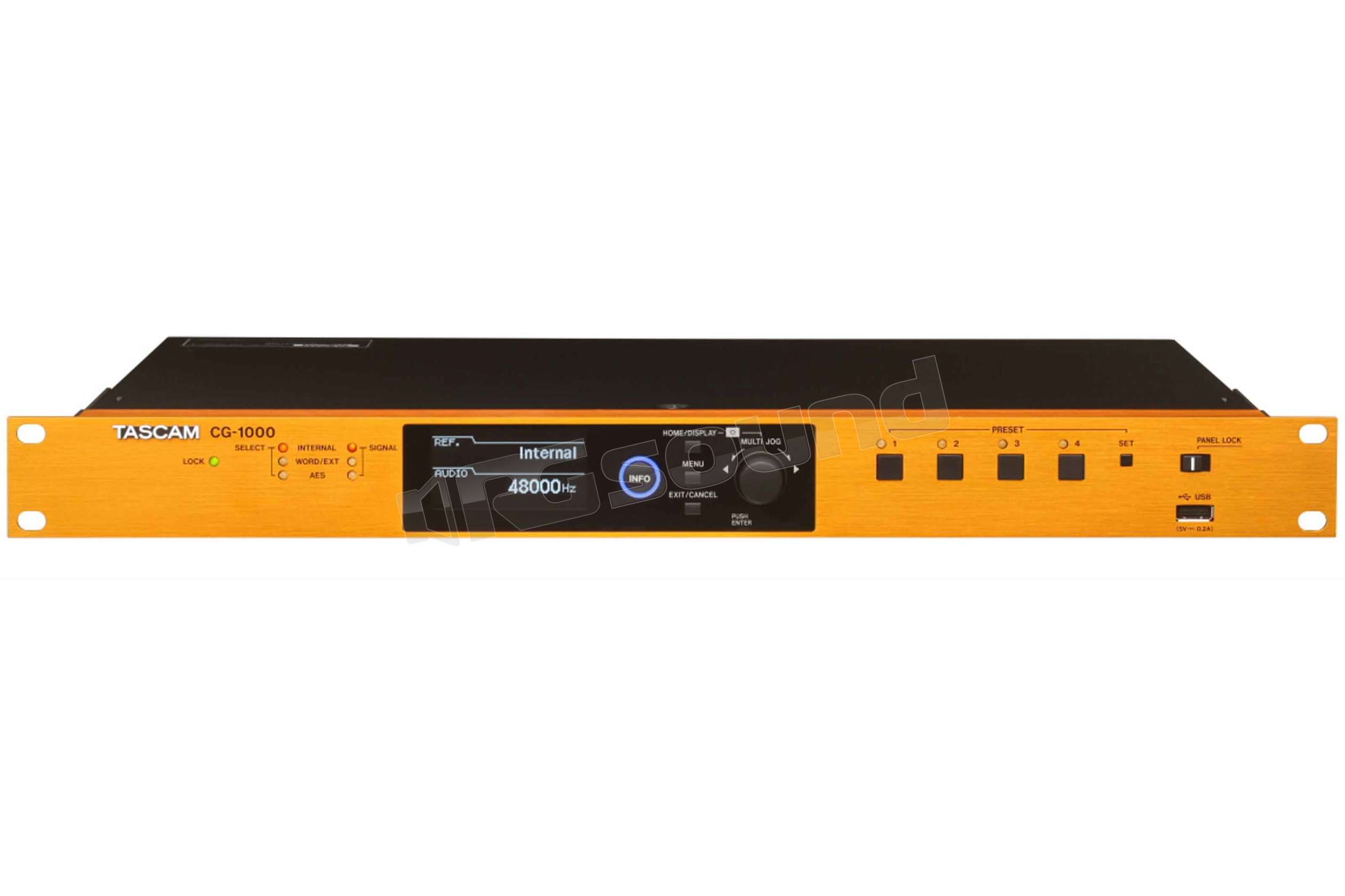

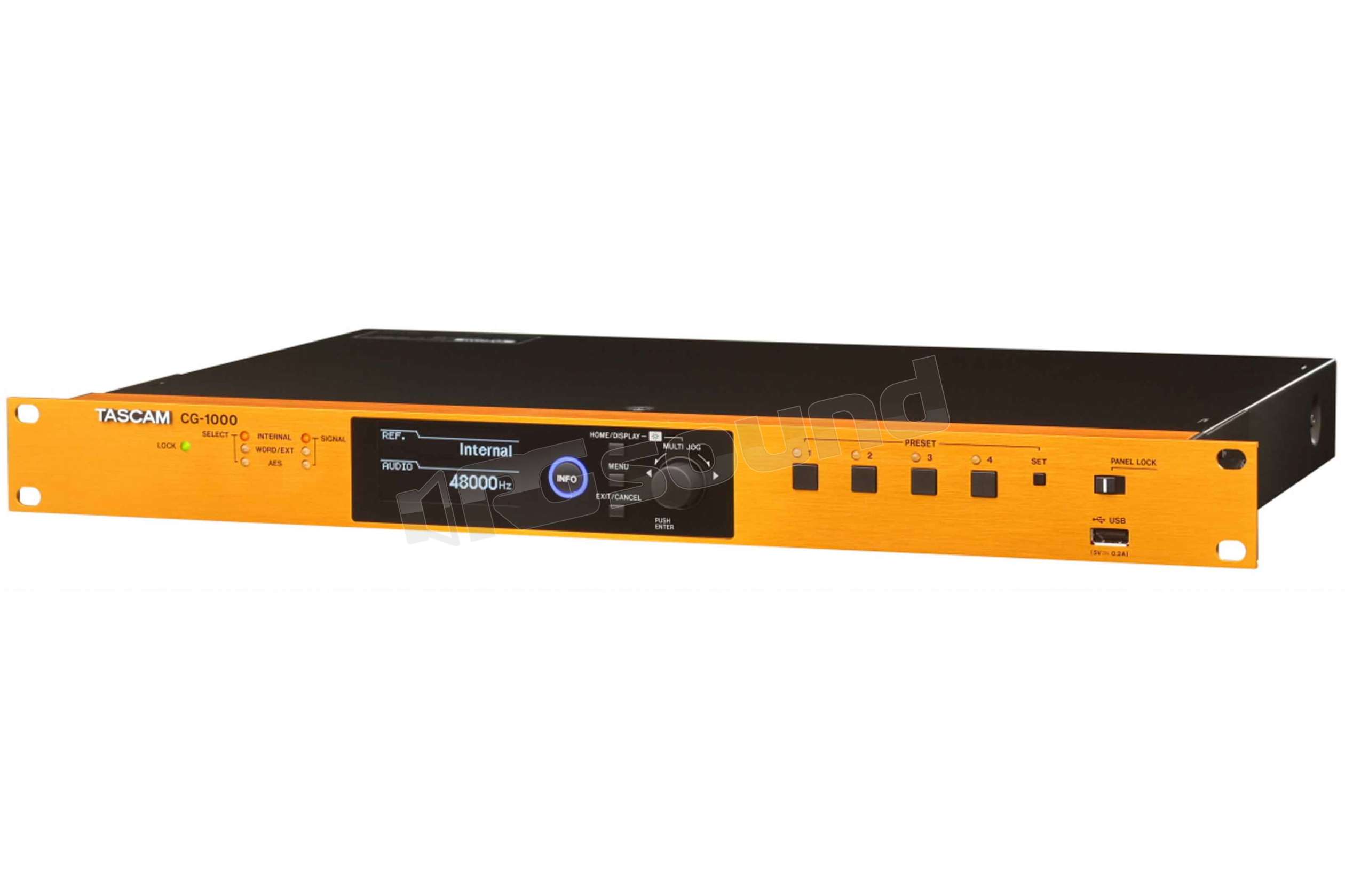

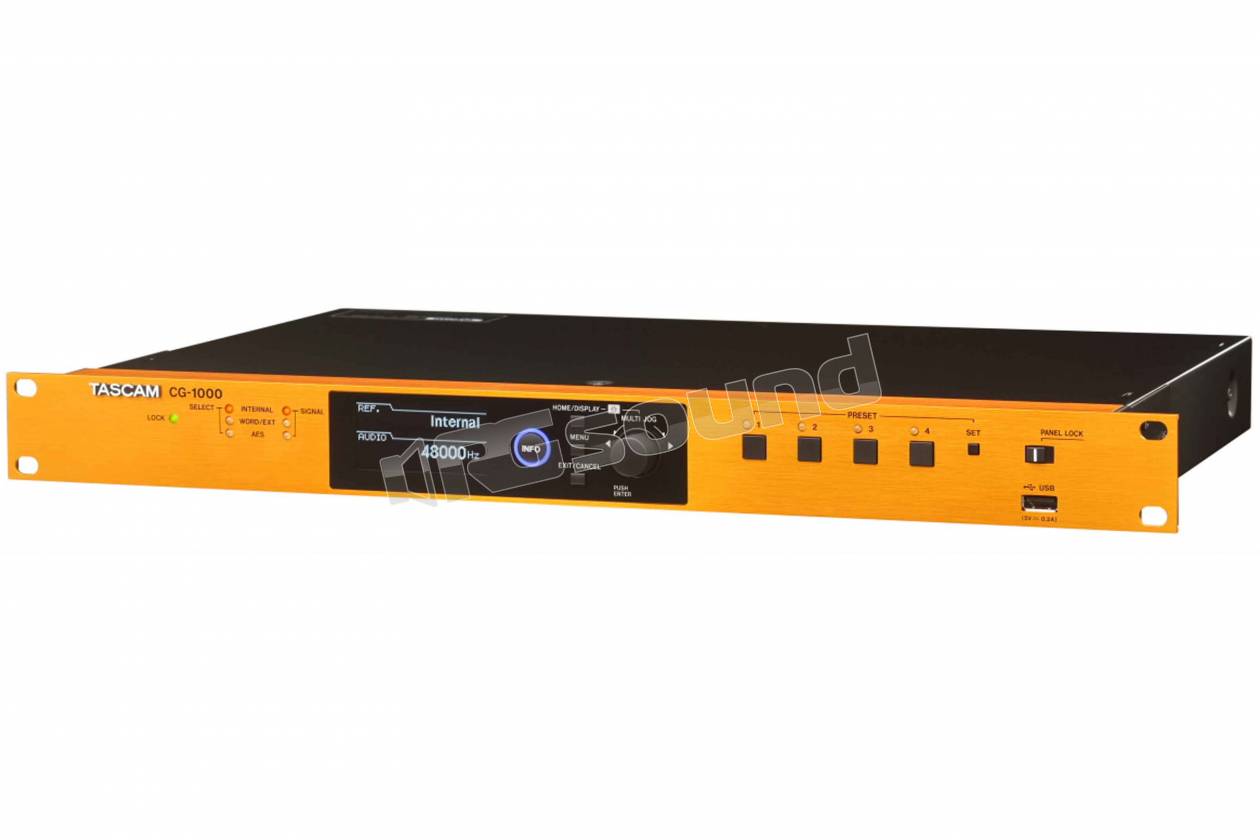

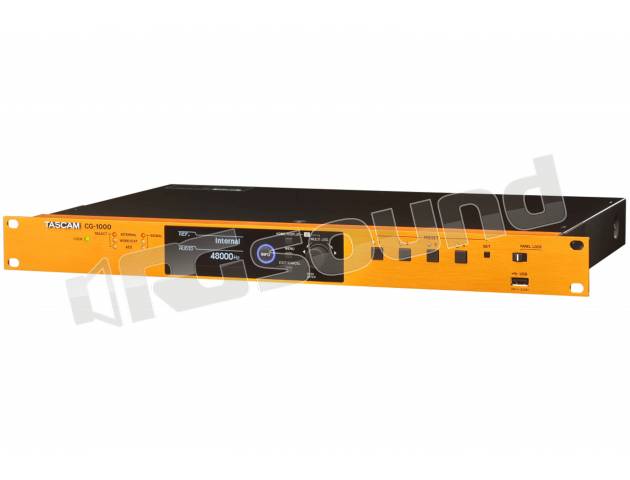

Display Organic EL con un ampio angolo di visione
Aggiornamenti del firmware possibili utilizzando la porta USB
TASCAM CG-1000 caratteristiche tecniche
VIDEO INPUT (except CG-1000) | BNC connector |
Input level | 0.5–2.0 Vp-p |
Input impedance | 75 Ohm (can turn ON/OFF in menu) |
Input format | SD video black burst: NTSC (RS-170A), PAL (ITU-R624) SD video composite sync: NTSC B/W (RS-170) HD video tri-level: 720p/50/59.94/60 (SMPTE 296M) 1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M) 1080i/23.976/24/25/29.97/30 (SMPTE 274M) 1080PsF/23.976/24/25/29.97/30 (SMPTE RP211) |
Permitted frequency deviation | ±10 ppm |
WORD/EXT INPUTS | BNC connector |
Input level | 0.5–5.0 Vp-p |
Input impedance | 75/50 Ohm (can set to 75/50/OFF in menu) |
Supported frequencies | WORD CLOCK: 32/44.1/48/88.2/96/176.4/192 kHz (−4/−0.1/0.0/+0.1/+4% PULL UP/DOWN supported only when 48/96/192 kHz selected) ATOM: 10.0 MHz GPS: 10.0 MHz |
Permitted frequency deviation | ±10 ppm |
AES3/11 INPUT | XLR-3-31 (1: GND, 2: HOT, 3: COLD) |
Input level | 0.2–10 Vp-p |
Input impedance | 110 Ohm |
Format | AES11-2003, AES3-2003, IEC60958-4 |
Supported frequencies | 32/44.1/48/88.2/96/176.4/192 kHz (−4/−0.1/0.0/+0.1/+4% PULL UP/DOWN supported only when 48/96/192 kHz selected) |
Permitted frequency deviation | ±10 ppm |
CALIBRATION INPUT | BNC connector |
Input level | 0.5–5.0 Vp-p |
Input impedance | 50 Ohm (can turn ON/OFF in menu) |
Supported frequencies | ATOM: 10.0 MHz GPS: 10.0 MHz, PPS |
VIDEO OUTPUTS (except CG-1000) | BNC connector |
Output impedance | 75 Ohm |
Output format | SD video black burst: NTSC (RS-170A), PAL (ITU-R624) SD video composite sync: NTSC B/W (RS-170) HD video tri-level: 720p/50/59.94/60 (SMPTE 296M) 1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M) 1080i/23.976/24/25/29.97/30 (SMPTE 274M) 1080PsF/23.976/24/25/29.97/30 (SMPTE RP211) |
WORD OUTPUTS | BNC connector |
Output level | 1.0–3.5Vp-p (can set by 0.5V steps in menu) |
Output impedance | 75 Ohm |
Supported frequencies | 32/44.1/48/88.2/96/176.4/192 kHz 11.2896/12.288 MHz (Super Clock, only connectors 11/12) (−4/−0.1/0.0/+0.1/+4% PULL UP/DOWN supported only when 48/96/192 kHz selected) |
AES3/11 OUTPUTS | XLR-3-32 (1: GND, 2: HOT, 3: COLD) |
Output level | 2.5 Vp-p |
Output impedance | 110 Ohm |
Format | AES11-2003, AES3-2003, IEC60958-4 |
Supported frequencies | 32/44.1/48/88.2/96/176.4/192 kHz |
S/PDIF OUTPUTS | RCA pin jack |
Output level | 0.5 Vpp |
Output impedance | 75 Ohm |
Format | IEC 60958-3 (SPDIF) |
Supported frequencies | 32/44.1/48/88.2/96/176.4/192 kHz (−4/−0.1/0.0/+0.1/+4% PULL UP/DOWN supported only when 48/96/192 kHz selected) |
ALARM OUTPUT (CG-2000 only) | 6-pin Euroblock connector |
Output format | Open collector |
Output impedance | 10 Ohm |
Dielectric strength | 20 V |
Maximum output current | 50 mA |
Performance | |
Internal oscillator | OCXO (oven-controlled crystal oscillator) |
Permitted frequency deviation | ±0.01 ppm (Adjusted value when shipped new from the factory) |
Frequency temperature characteristics | ±0.05 ppm (0 to 40 ºC) |
Long-term frequency stability | ±0.005 ppm (daily) ±0.5 ppm (annually) |
Power supply and other specifications | |
Power | 100–240 V |
Power consumption | CG-2000: 14 W CG-1800: 11.5 W CG-1000: 10 W |
External dimensions (w × h × d) | 483 mm × 44 mm × 310mm |
Weight | CG-2000: 3.3 kg CG-1800: 3.2 kg CG-1000: 3.1 kg |
Operating temperature range | 0–40 °C |
